在氢燃料电池电堆的“心脏”膜电极中，位于阳极和阴极的催化剂分别促使氢气氧化反应和氧气还原反应的发生，由此产生电能。因此催化剂是氢燃料电池电堆的核心部件之一。

　　Pt作为好的催化剂可以吸附氢气分子促成离解，是目前商用的首选。铂碳催化剂（Pt/C），是指一种将铂负载到活性炭上的载体催化剂，属于贵金属催化剂的细分品类之一。Pt负载量一般为0.4-0.6mg/c㎡。

　　一、Pt/C催化剂制备方法

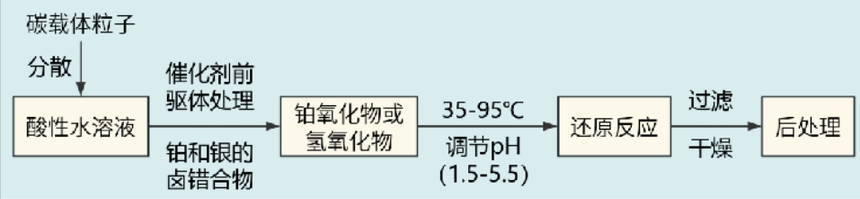

　　方法1

　　步骤概述：

　　1.前处理：准备酸性水溶液和碳载体粒子，确保碳粒子在酸性环境中均匀分散。

　　2.催化剂前驱体处理：在水溶液中加入铂和银的卤错合物，形成不溶的铂氧化物或氢氧化物。

　　3.温度和pH调整：控制溶液条件，如温度（35°C至95°C）和pH（1.5至5.5）以优化催化剂前驱体的形成。

　　4.还原反应：使用化学还原剂（如NaBH4等）或通过热处理（100°C至600°C）还原铂氧化物或氢氧化物。

　　5.后处理：过滤、干燥以去除杂质，并获得最终的载于碳上的铂催化剂。

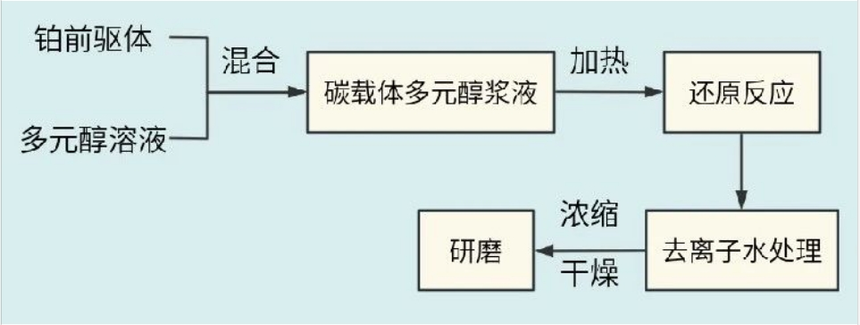

　　方法2

　　步骤概述：

　　1.混合和反应：将铂前驱体与多元醇溶剂混合，加入碳载体多元醇浆液以形成均匀混合物。

　　2.还原与处理：在加热条件下进行还原反应，随后用去离子水进行处理。

　　3.浓缩和干燥：进行浓缩和干燥处理，然后研磨得到最终产品。

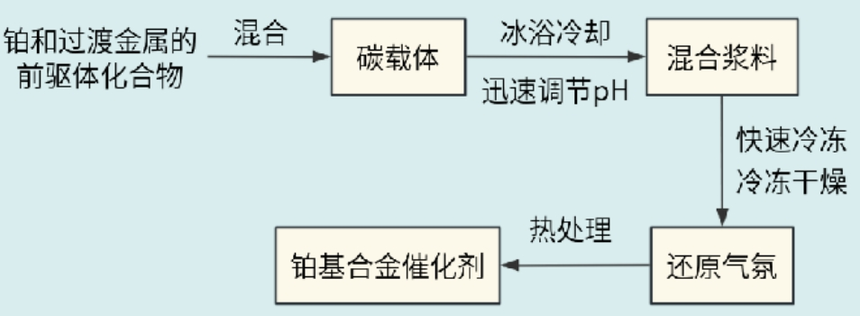

　　方法3

　　步骤概述：

　　1.混合前驱体和碳载体：将含铂和过渡金属的前驱体化合物与碳载体混合。

　　2.冷却和pH调整：冰浴冷却混合浆液，并迅速调节pH值。

　　3.快速冷冻与干燥：快速冷冻混合浆液并进行冷冻干燥。

　　4.热处理：在还原气氛中进行热处理以形成最终的铂基合金催化剂。

　　方法4

　　步骤概述：

　　1.炭黑载体热处理：在指定的气氛和温度下对炭黑进行热处理。

　　2.混合和反应：混合氯铂酸和热处理后的炭黑载体，使用微波加热进行化学反应。

　　3.后续处理：进行冷却、分离、洗涤和干燥，以获得最终的Pt/C催化剂。
