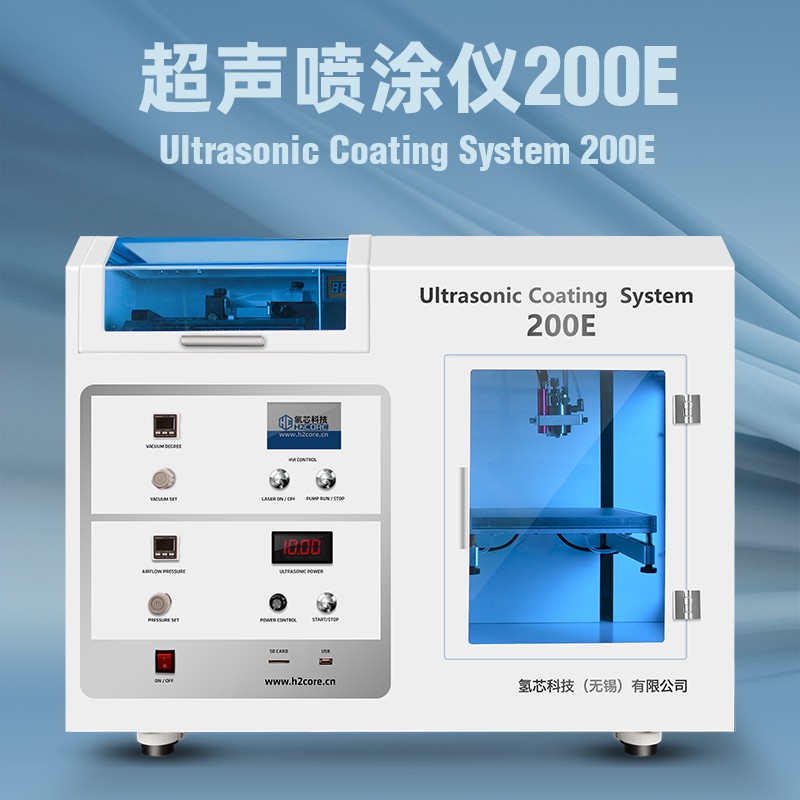

超声波精密喷涂仪200E-台式超声喷涂设备

       功能特点:

       1.超声波浆料前置分散,防沉降;

        2.浆料节约技术,原料利用率高达95%以上;

        3.专利防堵塞流道设计,独家专利技术超声雾化喷头流道设计;

        4.提供终生免费疏通和清洗的服务;

        5.自主专利超声喷头;

        6.超强空载能力;

        7.真空加热吸台;

        8.纳米超声雾化;

        9.十字激光定位。

        设备信息:

        1.整机尺寸:900mmx600mmx670mm;

        2.喷涂面积:200mm×200mm(台式机);

        3.喷嘴材质:钛合金,雾化直径10‐20mm(可调)。


咨询热线
13585080456
收藏
商品说明

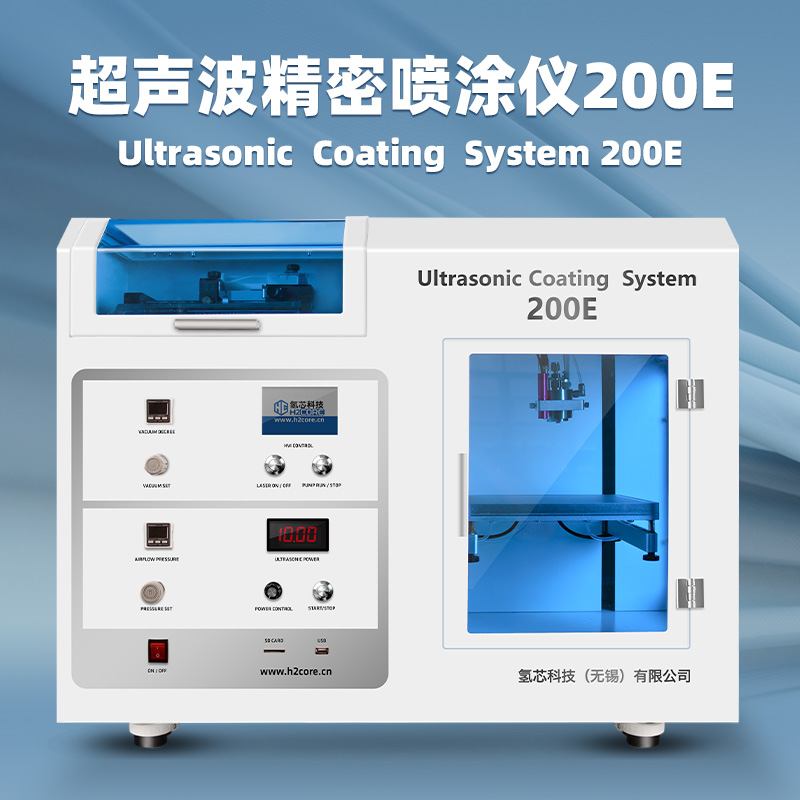

超声波精密喷涂仪200E产品介绍

  台式超声精密喷涂仪,是一种小型超声波喷涂设备,可配备集束式超声波喷嘴、宽喷式超声波喷嘴或散射式超声波喷嘴,同时配备精密计量泵、载气控制、底座加热板、真空吸板、排气系统,特别适用于科研实验室的研发和小面积薄膜的生产和制备。超声波喷涂是一种基于超声波雾化喷嘴技术的喷涂方法。与传统的气动双液喷涂相比,超声雾化喷涂具有更高的均匀性、更薄的涂层厚度和更高的精度。同时,由于超声波喷嘴不需要气压辅助雾化,因此超声波喷涂可以大大减少喷涂过程中造成的喷漆飞溅,从而大大减少油漆的浪费,超声波喷涂涂料的利用率是传统二次流体喷涂的4倍以上。

       台式超声精密喷涂仪设备可以应用于各种纳米及亚微米级功能性涂层薄膜的研发及生产,如:新能源领域的质子交换膜燃料电池膜电极喷涂、薄膜太阳能电池喷涂,如钙钛矿太阳能电池、有机太阳能电池、透明导电薄膜等;生物医疗领域的生物传感器涂层喷涂,微电子及半导体领域的晶圆硅片光刻胶喷涂、电路板助焊剂喷涂,玻璃镀膜领域的AR增透减反射膜喷涂、亲水涂层喷涂、疏水涂层喷涂、隔热膜喷涂、透明导电薄膜喷涂等,无纺布及纺织品领域的超疏水涂层喷涂、抗菌涂层喷涂等等。






超声波精密喷涂仪200E特点


  1. 涂层厚度控制精度高:可制备几十纳米到几十微米的涂层

  2. 自主知识产权的超声喷头,各种雾化粒径及喷宽型号可供选择

  3. 高均匀度,涂层均匀度高于95%

  4. 嵌入泵设计减少涂料的最小需求量,特别适合研发实验级使用

  5. XYZ三轴进口伺服运动系统

  6. 可配置微米级微孔真空吸加热,适合电池隔膜等柔性基材

  7. 可配置最高500°C高温热台,适合喷雾热解法薄膜制备


超声波精密喷涂仪200E产品参数与标准配置


类别

项目

数值

说明

整机

供电

700W

AC220V,50Hz(市电)

尺寸

90cm×65cm×75cm

长×宽×高

重量

90kg


超声喷雾系统

超声雾化功率

10-20W

无级调变+自动补偿

超声雾化频率

55-60KHz

自动追频

雾化流量

0.1-10ml/min


雾化直径

5-10mm


喷嘴材质

钛合金

耐腐蚀

喷涂轨迹控制系统

运动轴

3轴

X,Y,Z

喷涂轨迹尺寸

200×200mm

支持更小面积喷涂尺寸

喷涂尺寸精度

<0.1mm


运动最大速度

150mm/S

可实时调整

轨迹控制软件

附赠图形轨迹转换软件

供液系统(注射泵)

浆料分散模块

磁力搅拌(注射器内置四氟磁子)

横向涡流防沉降技术

长时间分散不发热

管路内径

0.3-3mm

标配0.5mm,可定制

管路长度

<0.5m

最大程度节约浆料

管路及接头

PTFE/PFA管+316 L不锈钢

耐腐蚀材质

流量设定范围及精度

0.01-80ml/min ± 1.5%


单次喷涂量

最大50ml

支持0-50ml多种规格注射器

加热系统

加热控温范围

室温-150℃

有过热保护功能

真空吸附平台

吸附平台材质

铝合金

耐腐蚀阳极氧化层

吸附平台尺寸

大于260mm×260mm


水平调节功能

软件辅助+手动调节

XY刻度标尺

不锈钢材质



×
