定义

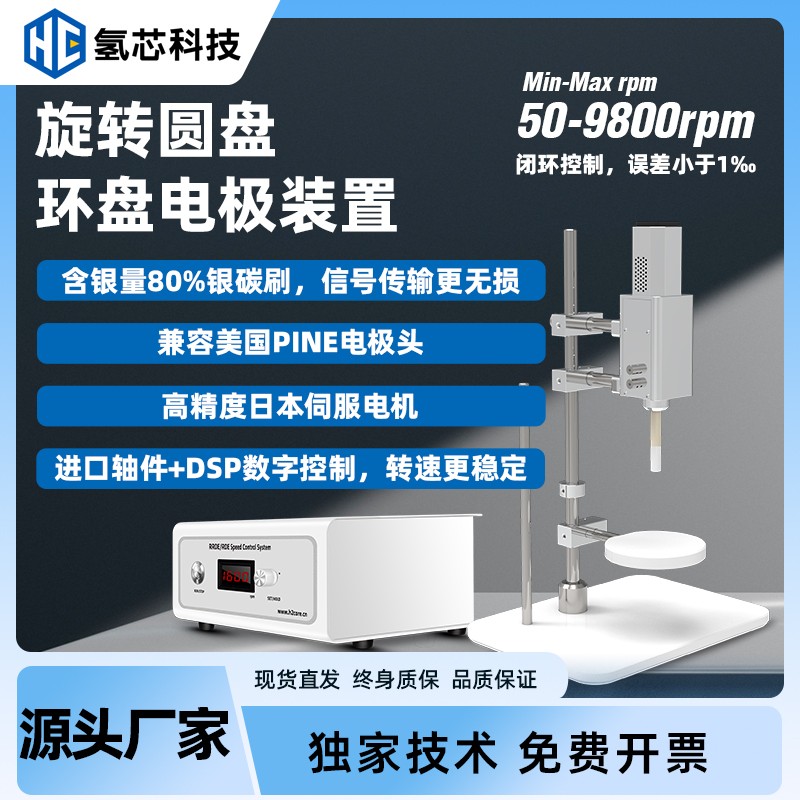

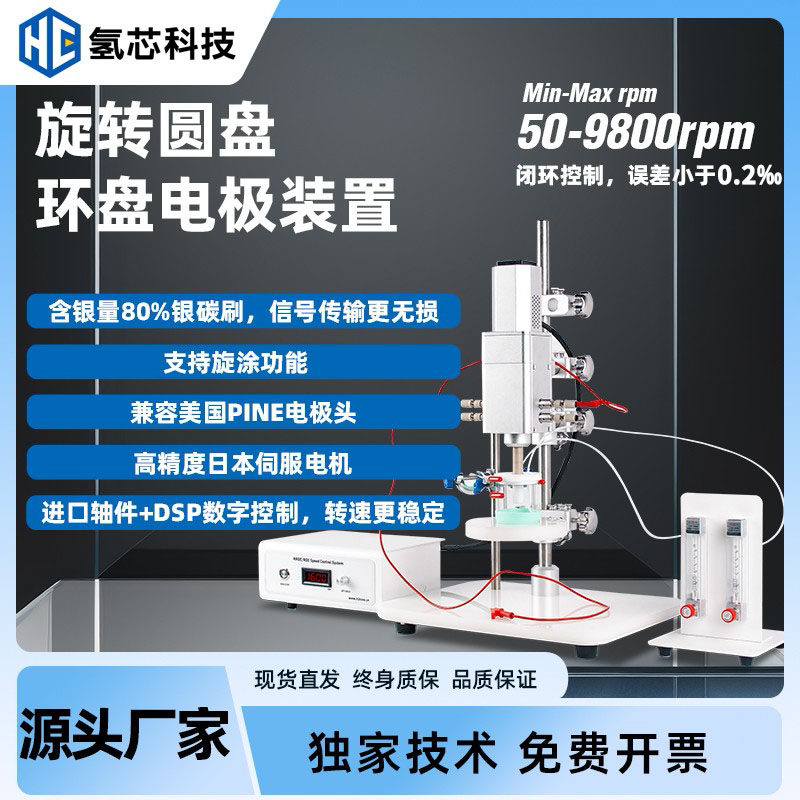

　　旋转圆盘圆环电极（RRDE）是一种电化学测试工具，结合了旋转圆盘电极（RDE）和圆环电极，用于同时研究电化学反应中的生成物和中间体。

　　主要组成部分

　　电极系统

　　圆盘电极：通常由铂、金或玻璃碳制成，作为工作电极。

　　圆环电极：环绕圆盘电极，用于检测圆盘电极上生成的中间体或产物。

　　参比电极：如Ag/AgCl或饱和甘汞电极，用于测量电位。

　　对电极：通常由铂丝或石墨制成，完成电路。

　　旋转控制系统

　　电机：控制电极的旋转速度。

　　转速控制器：精确调节和显示旋转速度。

　　电解池

　　材料：通常由玻璃或聚四氟乙烯（PTFE）制成。

　　结构：包括工作电极、参比电极、对电极和电解质溶液。

　　电化学工作站

　　恒电位仪/恒电流仪：控制电解过程中的电位或电流。

　　数据采集系统：记录实验数据。

　　测量仪器

　　电压表、电流表：监测电解过程中的电压和电流。

　　温度传感器：监测电解槽温度。

　　pH计：监测电解质pH值。

　　工作原理

　　旋转控制：通过电机控制电极旋转，调节溶液中的传质过程。

　　电化学反应：在圆盘电极上施加电位，发生电化学反应。

　　中间体检测：反应生成的中间体或产物扩散到圆环电极，通过圆环电极检测。

　　数据记录：通过电化学工作站记录圆盘和圆环电极的电流-电位曲线。

　　应用领域

　　电催化反应研究

　　氧还原反应（ORR）：评估燃料电池阴极催化剂的性能。

　　氢析出反应（HER）：研究水电解中阴极催化剂的活性。

　　氧析出反应（OER）：评估水电解阳极催化剂的效率。

　　腐蚀研究

　　金属腐蚀速率：测量金属在不同环境中的腐蚀速率。

　　缓蚀剂效果：评估缓蚀剂的性能。

　　电化学动力学研究

　　反应速率常数：测定电化学反应的速率常数。

　　扩散系数：测量反应物在溶液中的扩散系数。

　　电化学传感器开发

　　灵敏度测试：评估传感器的灵敏度和选择性。

　　响应时间：测量传感器的响应时间。

　　优点

　　中间体检测：能够实时检测电化学反应中的中间体。

　　传质控制：通过旋转速率精确控制传质过程。

　　数据准确：提供高精度的电化学测量数据。

　　应用广泛：适用于多种电化学反应研究。

　　注意事项

　　电极制备：确保电极表面清洁、平整。

　　旋转速率：根据实验需求选择合适的旋转速率。

　　溶液纯度：使用高纯度电解质溶液，避免杂质干扰。

　　温度控制：保持恒温，避免温度波动影响实验结果。

　　总结

　　旋转圆盘圆环电极装置是研究电化学反应动力学和机理的重要工具，广泛应用于电催化、腐蚀研究、传感器开发和电池材料研究等领域。通过精确控制传质过程和电化学测量，能够获得高精度的实验数据，并实时检测反应中间体。
