仪器简介及使用范围

　　旋转圆盘电极广泛应用于现代电分析化学及电极过程和均相化学反应研究，当旋转圆盘电

极自身旋转时，可以使溶液在电极表面进行有规律的运动（即层流运动），并且电极表面扩散

层厚度随转速的变化而变化：因此，使对流扩散方程得到一个确切的分解，这是电极反应动力

学中少有的特例。

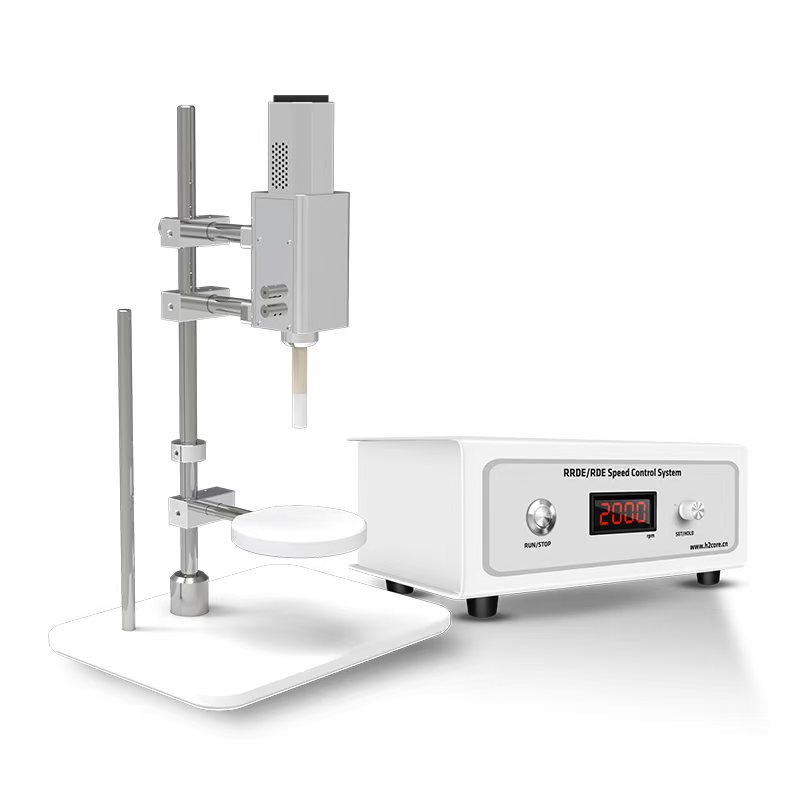

　　旋转圆盘电极的结构

　　RRDE型旋转圆盘电极(主要由驱动，传动电极头几部分组成，其外形和主要结构可参见结构示意图。

　　旋转圆盘电极由装在上部装有进口瑞士的电机驱动，电机与主轴之间用万向联轴器实现传动。

主轴下端安装电极头，为了能适用多种电极而采用螺纹连接，由轴上的弹簧顶针与电极保持接触。

主轴与外界的电气联接设有电刷能达到要求（接触电阻＜10Ω）。

　　电极头以聚四氟乙烯作基体，底部装配有不同材料的电极，可根据需要给予加工。

　　仪器的安装及使用

　　（一）仪器工作圆境

　　1、圆境温度：0℃～40℃

　　2、相对湿度：≤80%

　　3、供电电源：交流：220±22V

　　频率：50Hz±0.5Hz

　　4、周围无显著振动和强电磁场。

　　5、仪器电源插头地线应良好接地。

　　（二）仪器的安装

　　1、打开仪器包装，对照装箱清单取出主机及其它配件。

　　2、将主机置于平稳的台面上，参照前后面板示意图，熟悉各功能件使用方法。

　　前面板示意图

　　⑴数码显示器：显示转速（r/ｍin）

　　⑵指示灯：当仪器处于通气、旋转状态时指示灯亮。

　　⑶通气开关：当开关拔至开时通气，当拔至关时可通过电化学工作站控制通气。

　　⑷旋转控制开关：当开关拔至开时旋转，当拔至关时可通过电化学工作站控制旋转。

　　⑸流量控制调节器：视电解池内气流量的大小适当调节。

　　⑹旋转速度调节电位器：顺时针为大。

　　⑺紧固螺钉：旋松时整个电极体可以上下移动。

　　⑻滑板。

　　⑼电机装饰罩。

　　⑽参比电极，有一红色O型圈用于调节电极的高度。

　　⑾参比电极、辅助电极、液内液面除氧管接口。其中黄色标志为参比电极同时与⒀相连。绿色

标为辅助电极同时与⒂相连。两根通气管其中一根有黑色标志为液内除氧管。

　　⑿辅助电极，有一红色O型圈用于调节电极的高度。

　　⒀盘电极。

　　⒁电解池支持块。

　　⒂液面除氧保护管。

　　⒃液内除氧管。

　　⒄工作电极头。

　　⒅电解池。

　　⒆电解池盖。
