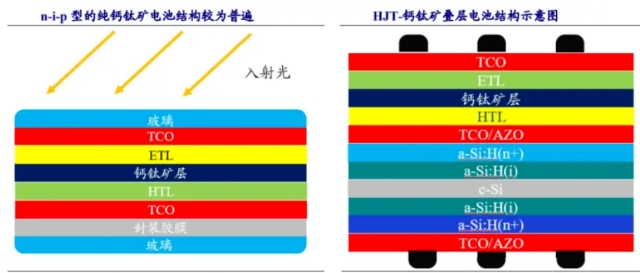

钙钛矿太阳能电池和晶硅电池相似，钙钛矿太阳能电池也是有不同的“层”堆叠在一起，每层有其特殊的功能和作用。

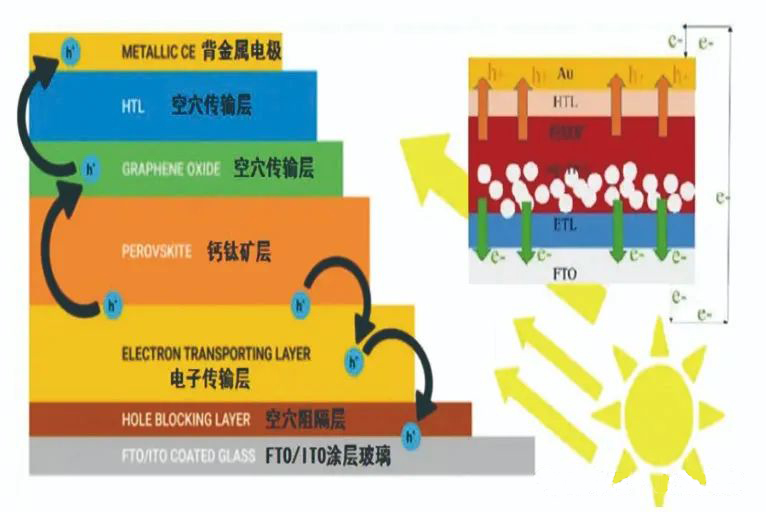

　　图中的电池原型 包括一个n型致密层、一个中孔氧化物层、一个光捕获钙钛矿层、一个空穴传输层和两个电极。PSC的通用结构和不同的层按指示逐步沉积。

　　①：FTO/ITO涂层玻璃用作钙钛矿器件光阳极的基板，柔性基底通常为ITO/PEN。

　　②：上层有一层致密的半导体材料，主要是TiO₂，用作空穴阻挡层或致密层，通常通过超声波喷涂沉积在FTO基板的顶部。它可以防止上面的电子选择层提取的空穴与FTO/ITO玻璃接触并抑制复合损失。

　　③：ETL层，它促进电子从光激发的钙钛矿层扩散到FTO/ITO玻璃中，从而扩散到外部电路。

　　④：钙钛矿层可作为敏化剂或吸收剂或电子或空穴传输器，尽管其主要功能是敏化剂，但喷涂在电子传输层上。

　　⑤：与钙钛矿层紧挨着的是空穴传输层，它允许激发的钙钛矿中的空穴向金属阴极移动以进行提取。石墨烯结构让空穴传输效率更高。

　　⑥：金属接触层，通常通过热蒸发沉积在太阳能电池的顶部，用作对电极，也称为背接触。

　　而对于实践应用的钙钛矿组件，还需要将上述钙钛矿太阳能电池做进一步的封装。和晶硅组件相似，需要用到封装胶膜和盖板玻璃。

　　钙钵矿太阳能电池的一般工作原理:

　　钙钛矿层吸收阳光，光子中的能量用于激发电子。这种吸收表现为电子从钙铁矿敏化剂的价带边缘(或最高占据分子轨道，HOMO)激发到其导带边缘(或最低未占分子轨道LUMO)，使钙矿处于氧化状态，即被从相邻空穴传输层的HOMO移动的电子中和。

　　3、超声波喷涂沉积涂层优势：

　　1、超声喷涂技术操作简便，制备过程快速，并且可以适应不同尺寸和形状的基材。相比其他涂覆技术，超声喷涂可以实现大面积的均匀涂覆，提高生产效率和工艺稳定性。

　　2、通过控制超声波喷涂工艺参数，可以实现薄膜沉积的厚度。这一点非常重要，因为涂层的厚度直接影响太阳能电池的充放电性能。

　　3、超声波喷涂技术不需要昂贵的设备和复杂的工艺，且玻璃材料利用率高。这样可以降低生产成本，提高钙钛矿的竞争力。
