客户经理 13585080456


文章
  • 文章
搜索
氢芯科技logo
首页 >> 资讯 >>行业动态 >> 浅析OER测试方法与原理
详细内容

浅析OER测试方法与原理

时间:2025-06-05     【原创】

Q1:碱性OER测试中如何制备工作电极?

A:


催化剂墨水配制


取6-10 mg催化剂粉末


加入1 mL水/异丙醇混合溶液(体积比通常3:1,增强分散性)


添加10 μL 5% Nafion溶液(粘结剂与质子导体)


超声处理30 min(功率≥100 W,确保均匀悬浊液)

依据:J. Electrochem. Soc. 160 (11) F1063 (2013)


涂覆与干燥


移取10 μL悬浊液滴涂于玻碳旋转圆盘电极(直径5 mm)


室温干燥或红外灯烘干(避免高温分解)

*注:催化剂负载量≈0.3-0.5 mg/cm²*



Q2:三电极体系如何设置?电解液如何配制?

A:


电极配置


工作电极:催化剂修饰的旋转圆盘电极(RDE)


对电极:铂丝/碳棒(需与工作电极隔离)


参比电极:Hg/HgO (1 M KOH)

依据:ACS Catal. 7, 6756 (2017)


电解液制备


1 M KOH溶液:称取56.1 g KOH(分析纯)溶于1 L超纯水(18.2 MΩ·cm)


通氮气30 min除氧(氧含量<1 ppm)


Q3:极化曲线测试关键参数是什么?如何计算过电位?

A:


LSV测试条件


电势窗:0.2-0.9 V vs. Hg/HgO


扫速:0.05 mV/s(准稳态条件)


转速:1600 rpm(消除传质影响)

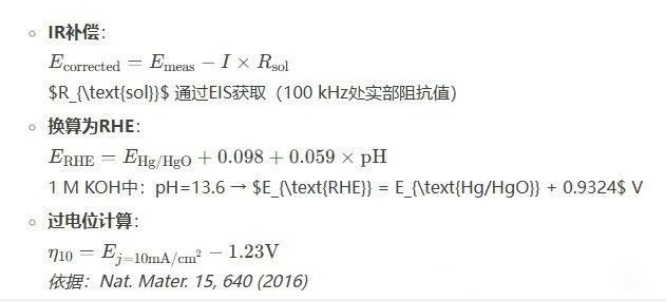

数据处理

Q4:Tafel斜率如何获取?其物理意义是什么?


Q4:Tafel斜率如何获取?其物理意义是什么?

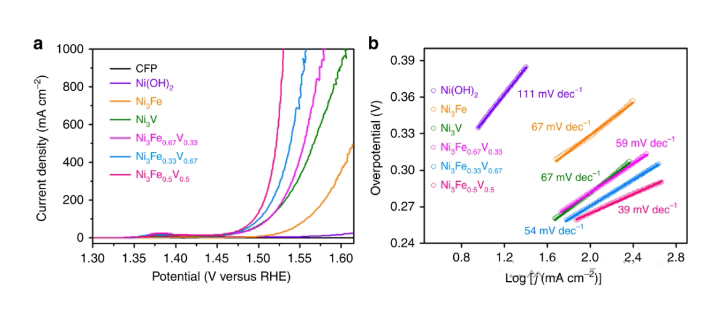

不同催化剂的极化曲线与Tafel斜率


A:


作图方法


取LSV的Tafel区(通常 > 50 mV过电位)


纵轴:过电位η (V)


横轴:log|j| (mA/cm²)


线性拟合斜率即Tafel斜率

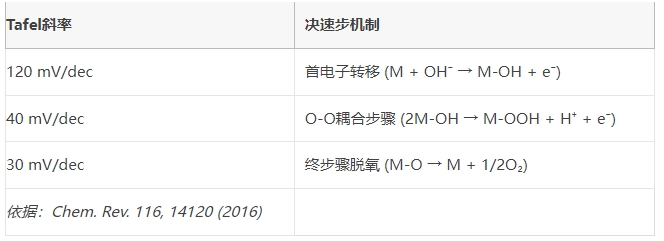

动力学意义


Q5:稳定性测试有哪些方法?如何判断失效?

A:


计时电流法(CA)


固定电压:$E_{j=10 \text{mA/cm}^2}$


测试时长:≥24 h


失效标准:电流衰减 > 20%


计时电位法(CP)


固定电流密度:10 mA/cm²


失效标准:电压上升 > 50 mV


循环稳定性


CV循环:0.8-1.7 V vs. RHE,扫速100 mV/s


循环5000次后η₃₀变化 < 5%



Q6:如何准确测量电化学活性面积(ECSA)?

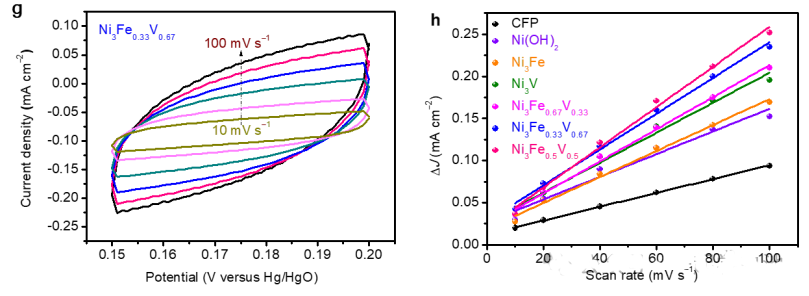

             不同扫速下的CV图,在同一电势下的双电层电容和扫速的关系图


A:


双电层电容法


在非法拉第区(如1.0-1.1 V vs. RHE)测CV


扫速:10, 20, 40, 60, 80, 100 mV/s


取中心电位(如1.05 V)的Δj = (j_a - j_c)/2


拟合Δj ~ ν直线,斜率=C_dl


$C_{\text{s}}$:标准电容(通常取60 μF/cm²)


误差控制


避免氧化还原区(需通过CV确认)


同批次玻碳电极空白校正

依据:J. Am. Chem. Soc. 137, 4347 (2015)



Q7:电化学阻抗(EIS)谱如何分析?

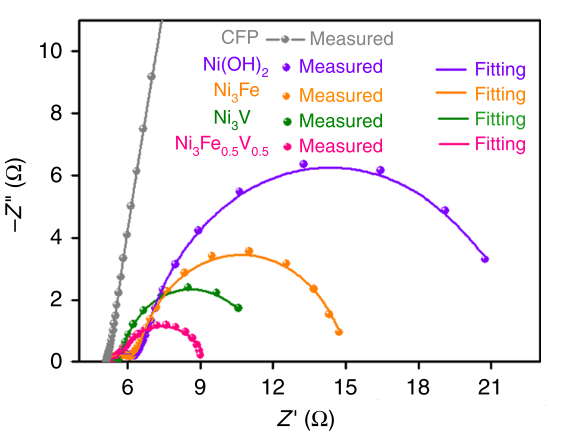

不同电极的阻抗谱图以及拟合曲线


A:

测试条件:过电位η=300 mV,频率0.1-10⁵ Hz,振幅10 mV


等效电路:R_s(R_ctCPE)


R_s:溶液电阻(高频截距)


R_ct:电荷转移电阻(半圆直径)


CPE:常相位元件(双电层非理想性)


性能指标:R_ct越小,动力学越快



Q8:法拉第效率测试的关键步骤?

A:


密闭电解池设计


阴极/阳极室用Nafion膜分隔


顶空预留气相采样口


在线气相色谱(GC)


载气:高纯氩气(流速20 mL/min)


检测器:TCD(O₂定量)


采样间隔:30 min


计算公式:

FE=4×F×nO2Q×100%



F:法拉第常数,Q:总电荷量

依据:Nat. Energy 1, 16184 (2016)


关键操作陷阱与解决方案


关键注意事项


所有电势必须经IR补偿及RHE校准


对比实验需在相同玻碳电极基底进行


KOH电解液需每日更换防止碳酸盐污染


ECSA测量需三次重复取均值


seo seo
