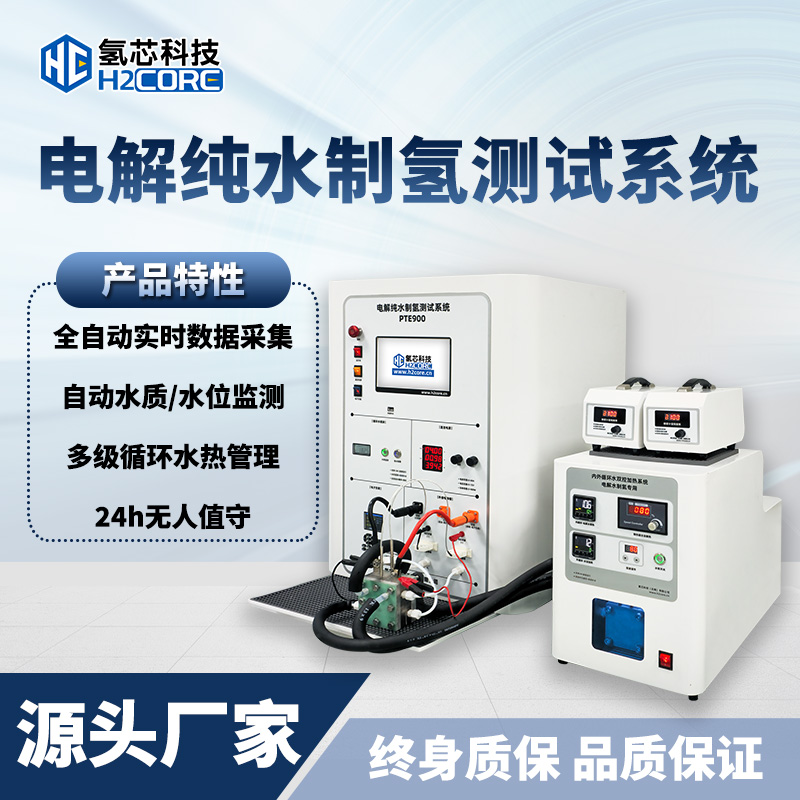

电解水制氢测试系统是专门用于评估、验证和优化电解槽（电解槽堆或单池）及其关键材料（催化剂、膜、电极等）

性能的关键设备。它在绿氢技术研发、产业化推进和质量控制中扮演着核心角色。

　　一、电解水制氢测试系统介绍

　　该系统本质上是一个高度集成化、精密控制和多功能数据采集的平台，模拟电解水制氢的实际运行条件，并对电解过

程进行精确监控和分析。其核心目标包括：

　　性能评估：测量电解槽在不同工况（电流密度、电压、温度、压力、流量、电解质浓度等）下的产氢速率、产氢纯度、

能耗（效率）、电压-电流特性（极化曲线）、阻抗等关键指标。

　　耐久性测试：进行长时间运行（寿命测试）、启停循环、变载测试等，评估电解槽的衰减速率、稳定性及寿命。

　　材料筛选与优化：测试不同催化剂、膜、电极结构等材料对性能的影响。

　　工艺优化：研究不同操作参数（温度、压力、电解液浓度/流量、电流密度等）对系统效率和稳定性的影响。

　　安全验证：监测运行中的安全参数（温度、压力、气体纯度、泄漏等），验证安全保护措施的有效性。

　　标定与认证：为电解槽产品提供性能数据，用于产品标定、认证和对比。

　　核心组成模块

　　一个典型的电解水制氢测试系统通常包含以下关键部分：

　　供电子系统：

　　精密直流电源/电子负载：提供稳定、可精确控制和编程的电流/电压，模拟实际运行或测试需求。需要高精度、快速

动态响应（用于变载测试）、低纹波。

　　电源管理系统：控制电源输出模式（恒流、恒压、恒功率、自定义波形）、安全限值（过压、过流、过功率保护）。

　　电解反应子系统：

　　测试夹具/电解槽腔体：用于容纳待测的电解槽（单池、短堆或小型商业堆）。需具备良好的密封性、承压能力、电连

接和流体接口。可能包含加热/冷却夹套。

　　参比电极接口（可选但重要）：用于测量工作电极的过电位，深入分析电极反应动力学。

　　环境控制子系统：

　　温度控制系统：精确控制电解槽和/或电解液的温度（水浴、油浴、加热板、夹套循环器等），通常包含高精度温度传

感器（PT100/PT1000）。

　　压力控制系统：精确控制阴阳极腔室的压力（背压阀、压力传感器、压力控制器），可独立控制两侧压力或维持压差。

对于PEM和AEM电解尤为重要。

　　电解液管理系统(ALK/SOEC)：

　　储液罐&循环泵：储存和循环电解液（如KOH溶液）。

　　浓度监测/控制(可选)：监测并可能自动调节电解液浓度。

　　净化/除气：在循环中去除产生的气泡，保证循环顺畅和测量准确。

　　液位控制：维持电解槽内液位稳定。

　　水管理系统(PEM/AEM/SOEC)：

　　供水泵/计量系统：向电解槽供应去离子水（PEM/AEM）或水蒸气（SOEC）。

　　加湿器(PEM/AEM)：控制供给气体的湿度。

　　露点仪：监测气体湿度。

　　气体管理子系统：

　　气体分离与收集：高效分离阴阳极产生的气体（H₂和O₂），并分别收集到气袋或储罐中。

　　流量测量：使用高精度质量流量计或湿式流量计测量氢气、氧气的实时产气速率。

　　气体纯度分析：在线或离线气体分析仪（如气相色谱仪、氧分析仪、氢传感器）测量氢气纯度（主要关注O₂杂质）和

氧气纯度（主要关注H₂杂质）。

　　排气/安全泄放：安全排放多余气体或测试结束后的气体，通常经过稀释或火炬燃烧。

　　吹扫系统：用于测试开始前和结束后用惰性气体（如N₂、Ar）吹扫系统，保证安全。

　　数据采集与控制子系统：

　　传感器网络：遍布系统的温度、压力、流量、电压、电流、液位、气体浓度等传感器。

　　数据采集单元：高速、高精度采集所有传感器的信号。

　　可编程逻辑控制器/工控机：系统的大脑，运行控制软件，执行测试序列（自动化测试脚本），实现参数设定、过程控制

（PID控制温度、压力等）、安全联锁保护、数据存储。

　　人机交互界面：图形化软件界面，用于监控实时数据、设置参数、启动/停止测试、查看历史数据、生成报告。

　　安全子系统：

　　气体泄漏检测：氢气传感器安装在关键位置和通风不良处。

　　超温/超压/液位异常保护：多重传感器和联锁逻辑，触发报警或紧急停机。

　　紧急停机：一键式或自动触发的紧急断电、排气、泄压功能。

　　通风：测试柜或房间强制通风，防止氢气积聚。

　　阻火器/火焰消除器：安装在气体排放管路上。

　　二、特点与优势

　　电解水制氢测试系统相较于简单的电源+容器组合，具有显著的特点和优势：

　　高度集成化与自动化：

　　特点：将电源、环境控制、气体处理、数据采集等模块集成在一个平台。

　　优势：简化操作流程，减少人为操作错误，显著提高测试效率和重复性。支持复杂的自动化测试程序（如长时间寿命

测试、循环测试）。

　　精确控制与高稳定性：

　　特点：采用高精度传感器和先进的PID控制算法，对电流、电压、温度、压力、流量等关键参数进行毫秒级精确控制和

稳定维持。

　　优势：为性能评估提供可靠、可重复的实验条件，是获取高质量、可信赖数据的基础。对于研究微小变化（如新材料性能

提升）至关重要。

　　全面的多参数实时监测：

　　特点：同时采集电压、电流、温度（多点）、压力（阴阳极）、气体流量（H₂,O₂）、气体纯度、电解液参数（浓度、液位、

流量）等大量数据。

　　优势：提供对电解过程的全面、深入理解，便于分析各参数间的相互影响，快速定位性能瓶颈或故障原因。实时数据可视化

让实验状态一目了然。

　　强大的数据分析与报告功能：

　　特点：内置软件可实时计算关键性能指标（产氢速率、法拉第效率、能耗、系统效率、过电位等），绘制极化曲线、效率曲线、

趋势图等。支持数据导出和自动生成标准化测试报告。

　　优势：极大简化数据处理过程，快速获得测试结论，方便数据对比和汇报。标准化报告有利于不同实验室或不同批次产品间的性能对比。

　　多功能性与灵活性：

　　特点：通常设计为模块化，可适配不同类型的电解槽（PEM,ALK,AEM,SOEC；单池、短堆、小堆）和不同测试需求（性能、

寿命、材料、工艺）。测试协议可编程。

　　优势：一套系统满足多种研发和测试需求，投资回报率高。可根据技术发展轻松升级或扩展功能。

　　高安全性设计：

　　特点：内置多重主动和被动安全防护措施（泄漏检测、超限保护、紧急停机、通风、阻火），严格遵循氢气安全规范。

　　优势：最大限度保障操作人员和设备安全，是进行氢气相关实验的必备前提。

　　支持深入机理研究：

　　特点：通过参比电极测量、电化学阻抗谱等选配功能，可深入探究电极反应动力学、传质过程、欧姆损失等内在机理。

　　优势：为材料和结构优化提供理论指导和数据支撑，加速技术创新。

　　标准化与可比性：

　　特点：遵循或兼容行业标准测试协议（如IEC,DOE等推荐的测试方法）。

　　优势：确保测试结果的科学性和公正性，使不同来源的数据具有可比性，促进技术交流和产业发展。

　　应用场景

　　电解槽制造商：研发新型电解槽、优化设计、产品质量控制、出厂测试、寿命验证。

　　材料研发机构/高校：开发评测新型催化剂、膜、电极、扩散层等关键材料。

　　系统集成商：评测和优化电解槽在系统集成中的表现。

　　检测认证机构：提供第三方性能测试和认证服务。

　　能源公司/用户：评估采购电解槽的性能和可靠性。

　　总结

　　电解水制氢测试系统是现代绿氢技术发展的核心使能工具。它通过高度集成、精密控制、全面监测、自动运行和

安全可靠的特点，为研究人员和工程师提供了强大的平台，用于准确评估电解槽性能、深入理解反应机理、加速材料和

工艺创新、确保产品质量与安全，最终推动电解水制氢技术向更高效率、更低成本、更长寿命的方向发展。选择合适的

测试系统对于成功开展电解水制氢相关研究和产业化至关重要。
