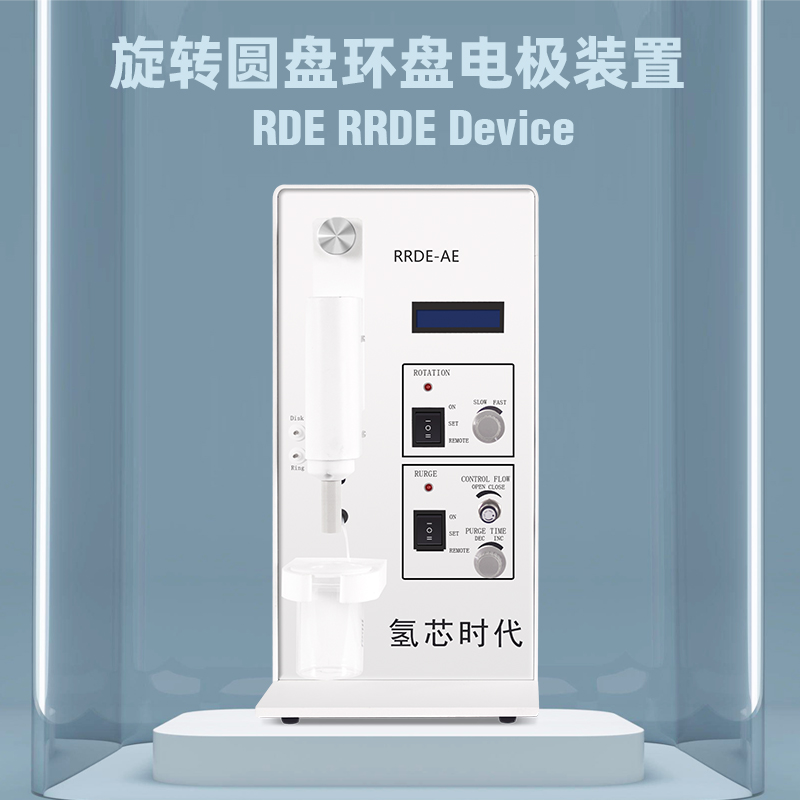

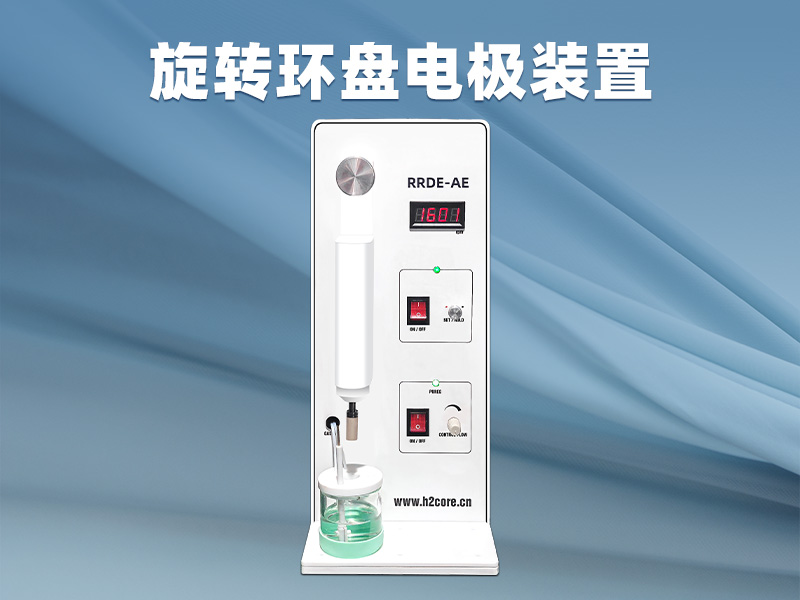

RRDE-AE旋转圆盘环盘电极装置

        功能特点:

        1. 电机:瑞士进口品牌,空心杯低惯性直流伺服电机;

        2. DSP数字控制,转速更精准,更稳定;

        3. 银石墨碳刷,信号传输更无损;

        4. 可通过输入外部信号(来自电化学工作站)控制转速;

        5. 转速稳定,闭环控制,误差<1‰;

        6. 电极旋转轴部件:可上下移动、横向、倒置;

        设备信息 :

        7. 整机尺寸:210mmX240mmX320mm。


咨询热线
13585080456
收藏
商品说明



RRDE‐AE型旋转圆盘电极装置产品介绍


       旋转圆盘电极装置广泛应用在现代电分析化学及电极过程和均相化学反应的研究,当旋转圆盘电极自身旋转时,可以使溶液在电极表面进行有规律的运动(即层流运动),并且电极表面扩散层厚度随转速的变化而变化。因此,使对流扩散方程得到一个确切的分解。

  RRDE-AE型旋转圆盘电极装置,是一种微型旋转系统,用于恒定转速和流体动力学调制旋转环盘的电化学仪器。由不锈钢轴和旋转电极组成了同心圆电极系统,这个系统即使是在激进的调制速率或波形下,也能够高度精确地旋转和调制。





       RRDE-AE由直流伺服电机驱动的比例积分闭环电路控制的。电极体积小,可快速互换。该装置还提供了一个可调的阀控制系统,用于调节净化电解液用的惰性气体的流量。

    RRDE-AE可作为独立装置运行,也可由ALS/CHI/XJP等电化学分析仪或其他仪器直接控制。分析开始时,内置的气体控制装置可以清洗样品。此外,玻璃电解池使用起来也较为方便,电极易于冲洗、清洁和更换。移动和替换电解池十分较容易。






旋转圆盘电极装置基本工作原理


  旋转圆盘电极广泛应用在现代电分析化学,以及电极动力学的研究。从四十年代就对旋转圆盘电极的流体力学模型和质量传递方程进行了大量的研究,其严格的,极限扩散电流方程式为:

  Id=0.62nFAD2/3ω1/2γ-1/6C

  式中:

  Id:圆盘电极的极限扩散电流,A/Cm2

  n:参与电化学反应的电子数Cm2/秒。F:法拉第常数

  γ:溶液的动力学粘度。Cm2/秒。

  ω:电极的旋转速度。弧度/秒。

  C:被测离子的浓度。

  由方程式可知,旋转圆盘电极的极限扩散电流Id和转速V的

  平方根成良好的线性关系,如以Id对N1/2作图,可得一直线,其斜

  率为0.62nFAD2/3γ-1/6C,则可求出反应粒子的扩散系数D。

  δ=1.61D1/3ω-1/2γ-1/6

  式中:

  δ:扩散层厚度。

  D:被测电原性物质的扩散系数。Cm2/秒。

  γ:溶液的动力粘度。Cm2/秒。

  ω:旋转速度。转速/秒。

  由此可见,旋转圆盘电极表面扩散层有效厚度δ是一个可准确计算的量,旦知道D、γ、ω、就可计算δ,旋转圆盘电极表面扩散层有效厚度δ具有这些优点,使之在电分析化学及工业生产中得到广泛的应用。


旋转圆盘电极装置技术参数及主要特点

环境温度:0-50℃,相对湿度:≤80%,电源:220V,60Hz。

同心圆、短轴、无旋转杆设计,保证最佳旋转效果,不会有偏心问题产生,

转速控制:内置红外转速测定及反控装置,保证实际转速与设定转速一致高度、角度可调马达支架:一体化设计,马达在马达支架上高度自由调节,且不需要拆卸工作就可以做180度旋转,方便用户拆卸电极提供气体管路连接,双气管鼓气设计,鼓气时间,流量大小由机器面板设定。


【旋转圆盘电极装置技术参数】


主机具备RDE和RRDE双功能,转速可手动控制,也可由电化学工作站遥控

具备Spin-coatingstate(旋转涂布状态)功能

电机旋转轴部件可以上下移动,横向、倒置,以方便对工作电极的涂布、修饰

转速设定:0-8000rpm,转速范围:50-8000rpm

转速稳定度:50-200rpm相对误差<1%,大于200rpm相对误差<0.5%

清洗净化功能:有,时间设定0-499秒

电极头径向跳动:≤0.05mm;无轴向窜动

结果显示:全自动实时显示旋转速度\除氧时间\9种工作状态

旋转轴:不锈钢,径向跳动小于0.05mm

电机:瑞士进口品牌,空心杯低惯性直流伺服电机

最大进气压力:5psi

带宽:60Hz@3500rpm基线和1000rpm峰-峰调制

接触电阻:小于5Ω,绝缘电阻:大于20MΩ

远程:1V,相当于1000rpm,输出电压与转速成正比

远程电平:TTL高电平触发

外形尺寸:210X240X320,重量:8.5Kg,功耗:25W


旋转圆盘电极装置主要特点


环境温度:0-50C,相对湿度:≤80%,电源:220V,60Hz。

同心圆、短轴、无旋转杆设计,保证最佳旋转效果,不会有偏心问题产生转速控制:内置红外转速测定及反控装置,保证实际转速与设定转速一致高度、角度可调马达支架:一体化设计,马达在马达支架上高度自由调节,且不需要拆卸工作就可以做180度旋转,方便用户拆卸电极提供气体管路连接,双气管鼓气设计,鼓气时间,流量大小由机器面板设定。


旋转圆盘电极参数


型号RRDE-AE(氢芯科技)
转速 50-8000rpm,转速为LED显示(精度±2rpm/1000rpm),电机功率0.033马力,误差<1%,采用银碳刷接触连接
控制数字编码器+16位DSP数字控制一体式控制结构,整机体积小巧,方便置入手套箱。具有信号输入/输出接口,可通过输入外部信号控制转速
旋转杆长度90mm,轴径15mm
盘电极支持外螺纹设计不兼容其他厂商电极头,接触更好,信号传输稳定。
盘材质:玻碳,外层材质:特氟龙。
盘电极直径:5.0mm,电极外径:15mm,温度室温。
盘环电极支持外螺纹设计不兼容其他厂商电极头,接触更好,信号传输稳定。
盘材质:玻碳,环材质:铂,外层材质:特氟龙。
盘环间隙<=320μm。盘环尺寸精度:0.01mm。
盘直径:5.61mm,环内径:6.25mm,环外径:7.92mm,电极头收集效率37%。
电解池150ml(单层)
市占率3%-5%


       基本结构与原理

  1、结构:旋转圆盘电极由一个短的不锈钢轴和几毫米直径的电极组成同心圆电极系统。电极表面通常覆盖有电化学活性材料,如玻碳、铂或金等。在某些设计中,如旋转环-盘电极(简称旋转环盘电极),还会在圆盘的同一平面上放置一个同心圆环电极,盘与环电极之间用绝缘材料隔离。

  2、原理:物质传递和电流密度受控于电化学活性物质,而这些物质的运动则按流体动力学规律进行。当圆盘电极旋转时,溶液在电极表面形成层流运动,电极表面扩散层厚度随转速的变化而变化,从而实现对流扩散方程的分解。

  功能与应用

  1、功能:它能够检测出电极反应产物,特别是中间产物的存在形式与生成量,以及盘电极上捕集到的反应产物的稳定性。这些测量有助于探测复杂电极反应的机理和获取更多的电极过程信息。

  2、应用:该装置广泛应用于现代电分析化学、电极动力学研究以及均相化学反应的研究中。具体应用领域包括氢燃料电池催化剂研究及评价、锂空气电池研究、电化学动力学研究、氧还原反应(ORR)、氧析出反应(OER)、氢析出反应(HER)、二氧化碳还原反应(CO2RR)研究、缓蚀剂评价及研究、金属材料腐蚀电位研究等。深受中科院、各大高等院校及工矿企业科研专家和学术研究者的喜欢。


×
