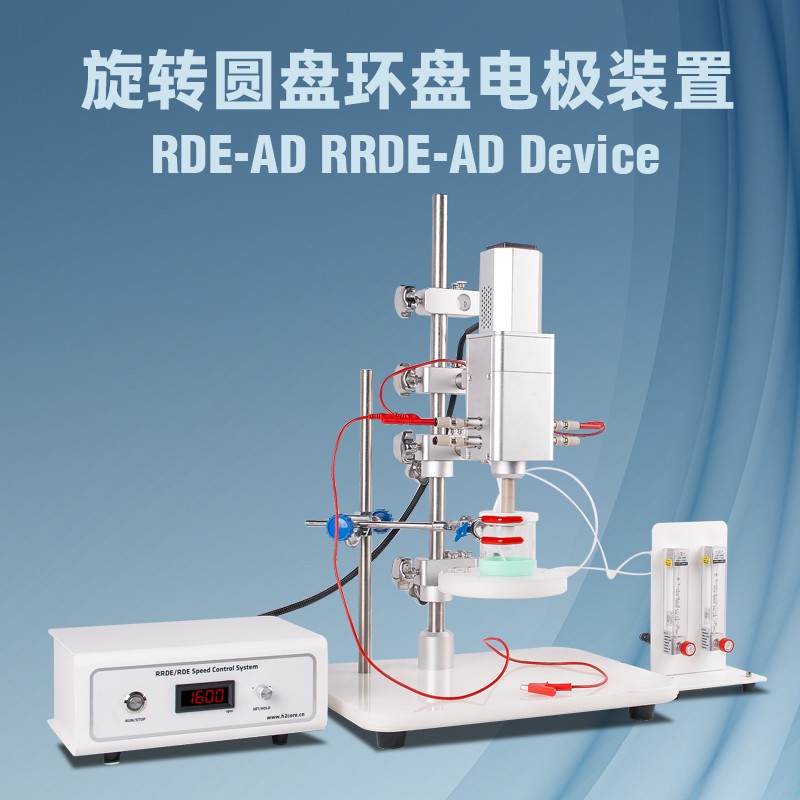

RRDE-AD旋转圆盘环盘电极装置

    功能特点:

    1、DSP数字控制,转速更精确,更稳定

    2、进口轴件+DSP数字控制,转速更稳定

    3、兼容美国PINE圆盘电极头

    4、兼容美国PINE环盘电极头

    5、可通过输入外部信号(来自电化学工作学)控制转速

    6、支持旋涂

    7、转速50-9800rpm闭环控制,误差小于1%

    8、含银量80%银碳刷,信号传输更无损

咨询热线
13585080456
收藏
商品说明

       旋转圆盘电极装置广泛应用在现代电分析化学及电极过程和均相化学反应的研究,当旋转圆盘电极自身旋转时,可以使溶液在电极表面进行有规律的运动(即层流运动),并且电极表面扩散层厚度随转速的变化而变化。因此,使对流扩散方程得到一个确切的分解。



  旋转圆盘电极的作用


  旋转圆盘电极作为一种重要的电化学研究工具,自其诞生以来,就在多个领域发挥着不可少的作用。这种电极的设计基于流体动力学原理,通过高速旋转的圆盘电极来模拟和研究电化学过程,使得电极表面的物质传递和电流密度得以有效控制。


  一、电化学研究与教育


  它在电化学研究领域中占据着举足轻重的地位。它主要用于测量电化学反应速率、传质特性和溶液中的物种浓度,为电化学分析提供了有力的工具。此外,通过调整电极转速,可以精确控制物质质量传递速率,从而获得更为准确的电极过程动力学数据。在电化学教育领域,实验为学生提供了直观观察和理解电化学过程的机会,有助于加深对电化学基本原理的理解。


  二、腐蚀研究与评价


  腐蚀是金属材料在使用过程中面临的一个重要问题。旋转圆盘电极在腐蚀研究中发挥着重要作用。通过将金属样品作为工作电极,以旋转圆盘的形式暴露在腐蚀介质中,可以评估材料的耐蚀性能和腐蚀动力学参数。这种方法能够模拟实际工作环境中的腐蚀过程,为材料防腐提供重要参考。


  三、化学合成与能源转化


  在化学合成领域,同样具有广泛的应用。它可用于电化学还原或氧化反应,如电解水制氢、电解制取有机化合物等。通过调节电极的转速和电位,可以控制反应的效率和选择性,实现高效、环保的化学合成。此外,在能源转化方面,旋转圆盘电极也展现出巨大潜力。例如,在燃料电池研究中,它可用于评估燃料电池催化剂的性能、氧还原反应动力学和质子传导等方面,为燃料电池的发展提供了有力支持。


  四、传感器技术与环境监测


  还可用作传感器的核心组件。通过测量在电极表面生成的电流或电势响应,可以检测和分析不同化学物质的浓度、反应活性和环境参数等信息。这种技术在环境监测、生物传感和药物分析等领域具有广泛应用。例如,在环境监测中,利用旋转圆盘电极可以实时监测大气、水质等环境参数的变化,为环境保护提供数据支持。


  五、材料科学研究


  在材料科学领域,同样发挥着重要作用。它可用于电沉积、电刷镀、阳极氧化等过程,通过控制电极转速,可以更好地控制材料的成膜均匀性、晶粒尺寸和其他特性,进而优化材料的性能。

   旋转圆盘环盘电极装置应用领域:

   氢燃料电池催化剂研究及评价、锂空气电池研究、电化学动力学研究、氧化反应(QRR)研究氧析出反应(OER)研究、氧析出反应(HER)研究、二氧化碳还原(CO2RR)研究、缓蚀剂评价及研究,金属材料腐蚀电位研究等。


商品参数

    旋转圆盘电极系统是一个高精度,低重力的旋转装置,可以和任何电化学系统配合使用,广泛应用于HER、ORE、HRR等电催化领域动力学研究。主要技术指标及参数如下表所示:



旋转圆盘电极参数



型号RRDE-AD(氢芯科技)
供电20W
尺寸主机40cm×30cm×60cm
控制器26cm×18cm×11cm
重量10kg
电机功率10W
接触电阻<5Ω
绝缘电阻>20MΩ
远程1V,相当于2000rpm,输出电压与转速成正比
转速 50-9800rpm,转速LED显示(精度±1rpm/1000rpm),
    电机功率0.05马力,闭环控制,误差<0.1%,采用银碳刷接触连接
旋转涂布功能支持
控制数字编码器+32位DSP数字控制,分体控制,可拆式结构,方便置入手套箱。具有信号输入/输出接口,可通过输入外部信号控制转速
电机旋转轴部件可上下移动、横向、倒置
电极头径向跳动小于等于0.05mm
电机日本品牌直流伺服电机
防爆设计防爆设计,保证安全
旋转杆长度200mm,轴径16mm
盘电极支持外螺纹设计兼容美国PINE盘电极头,接触更好,信号传输稳定。
    盘材质:玻碳,外层材质:特氟龙,盘电极直径:5.0mm,电极外径:15mm,温度室温
盘环电极

支持外螺纹设计兼容美国PINE环盘电极头,接触更好,信号传输稳定。盘材质:玻碳,环材质:铂,外层材质:特氟龙。

盘环间隙<=320μm。盘环尺寸精度:0.01mm。

盘直径:5.61mm,环内径:6.25mm,环外径:7.92mm,电极头收集效率37%。

电解池默认150ml(单层),可适配其他规格、双层夹套电解池

旋转圆盘电极装置配置参数

 1.高精度日本电机+氢芯科技电机驱动,转速实时反馈、扭矩自动补偿。

  2.LED转速显示+数控编码器转速控制,转速锁定+断电转速记忆,比模拟量控制更精准、易于调节。

  3.转速控制范围:50-9800rpm,每1000rpm的误差小于±1rpm。

  4.采用32位DSP数字通讯+光电闭环控制,转速控制精度高于万分之一。

  5.电极螺纹接口可兼容美国PINE电极头。

  6.电极旋转机构与转速控制主机为分体可拆式结构,方便将旋转机构置入手套箱。

  7.支持50ml-500ml规格双层夹套电解池。

  8.具有信号输入/输出接口,可通过输入外部信号控制转速。

  9.高精度日本轴承+316L不锈钢旋转杆,旋转杆长度>200mm,旋转轴轴径16mm。

  10.采用长度可调的弹簧+含银量>80%的银碳刷对极结构,接触更好,电信号传输稳定


×
