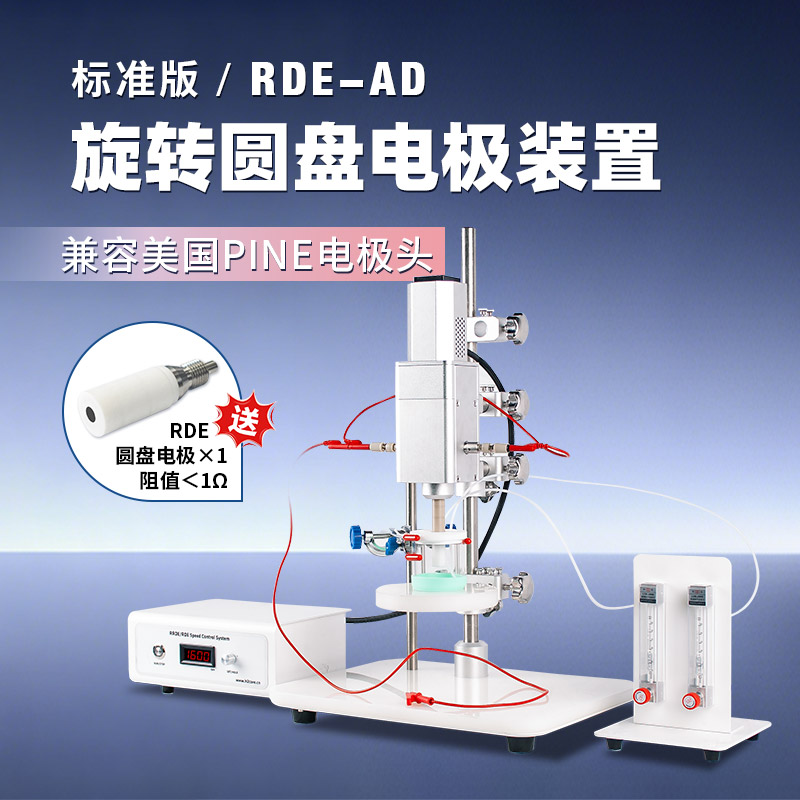

旋转圆盘电极（RDE）测试装置

    旋转圆盘电极测试装置是一个将流体动力学控制与电化学测量结合的系统。其核心目标是：让圆盘电极在电解液中以稳定、精确的转速旋转，形成可控的层流和均匀扩散层，同时通过三电极体系测量极化曲线、阻抗等信号。典型装置由RDE电极本体、旋转控制器、电解池、三电极系统、电化学工作站、温控与供气系统、屏蔽与数据采集等部分组成。

一、RDE电极本体

RDE电极本体包括盘电极、绝缘封装、旋转轴和电接触部件。盘电极常用玻碳（GC）、铂、金等材料，直径多为3 mm、5 mm，对应面积约0.0707 cm²、0.196 cm²。盘电极嵌入PEEK、环氧树脂或聚四氟乙烯中，确保只有圆盘端面暴露于溶液，侧面绝缘。旋转轴通常为不锈钢或钛合金，内部导线将盘电极信号引出，通过银碳刷或汞池与恒电位仪连接，要求接触电阻低且噪声小。电极头应可拆卸、可抛光，便于更换和清洗。

二、旋转控制器

旋转控制器由电机、转速反馈系统和控制单元组成，用于设定并稳定转速。常见转速范围0–10000 rpm，RDE实验常用400–2500 rpm，精度可达±1 rpm。控制器可手动调节，也可通过软件与电化学工作站联动，实现转速编程和同步触发。安装时须保证旋转轴垂直、电极面水平，避免摆动和涡流。

三、电解池与三电极体系

电解池通常为玻璃五口池，带循环水夹套。中心口安装RDE，且电极面朝下浸入溶液；其余口分别安装对电极、参比电极、进气管、出气管或温度计。对电极常用铂片、铂丝或石墨棒，面积应大于工作电极，以减少对电极极化影响。参比电极常用Ag/AgCl（3 M KCl）、饱和甘汞或Hg/HgO，通过鲁金毛细管靠近工作电极，尖端距盘面约1–2 mm，以减小欧姆降，但不宜过近以免屏蔽电流分布。参比电极使用前需校准。

四、电化学工作站

电化学工作站提供恒电位/恒电流控制，支持线性扫描伏安（LSV）、循环伏安（CV）、计时电流（CA）、电化学阻抗谱（EIS）等。RDE阴极极化测试中，工作站连接工作电极（盘）、参比电极和对电极，并具备iR补偿功能。若使用旋转环盘电极（RRDE），则需双恒电位仪或双通道工作站，分别独立控制盘电极和环电极。整个电解池最好置于法拉第笼内，减少电磁干扰。

五、温控与供气系统

温控通过恒温水浴与电解池夹套实现，通常控制在25±0.5 ℃。供气系统包括高纯Ar或N₂钢瓶、减压阀、流量计、洗气瓶和管路。阴极测试前需鼓泡除氧30 min以上，测试过程中液面上方保持惰性气氛。若研究氧还原反应，则改通O₂至饱和。气体管路应避免引入杂质，进气管末端可位于液面上方或溶液中，视实验阶段而定。

六、RRDE扩展装置

RRDE在盘电极外围增加一个同心环电极，用于检测中间产物。装置需双恒电位仪、环盘电极头和收集效率校准。收集效率N通常为0.2–0.4，可用K₃Fe(CN)₆体系校准。RRDE可同时测量盘电流和环电流，进而计算H₂O₂产率和电子转移数。

七、组装与注意事项

电极表面应抛光至镜面，修饰层均匀；旋转轴与电机同心，避免振动；参比电极位置合理，防止屏蔽；电解池和电极需彻底清洗，避免金属和有机污染；转速稳定后再采集数据；析氢等产气反应应限制电位窗口，防止气泡破坏层流。典型连接关系为：电化学工作站→RDE控制器→旋转轴→盘电极；工作站→电解池三电极；水浴→夹套；气路→电解池。

RDE测试装置的核心是“稳定旋转+三电极测量+可控气氛与温度”。只有各部件匹配良好，才能获得可靠的阴极极化曲线和动力学数据。
