为什么选择超声波喷涂仪？

　　传统制备催化剂层的方法如滴涂、刷涂或空气喷涂，存在涂层不均匀、催化剂利用率低、重复性差等问题。

超声波喷涂技术完美地解决了这些问题：

　　极高的均匀性和一致性：

　　原理：超声波喷嘴通过高频振动（例如20kHz,40kHz,120kHz）将浆料“雾化”成微米级、尺寸高度均一的微滴。

这不同于依靠高压气体撕裂液体的空气喷涂。

　　优势：可以在传感器基底（如氧化铝、硅基MEMS等）上形成一层厚度均一、孔隙分布一致的薄层。对于气体传感器，

这确保了活性位点分布均匀，从而带来一致的反应速率、灵敏度和响应/恢复时间。

　　卓越的材料利用率：

　　原理：超声波雾化产生的微滴具有较低的初速度，且雾化过程几乎不依赖大量载气，因此“过喷”和“反弹”

现象大大减少。

　　优势：这对于昂贵的铂（Pt）催化剂至关重要，可以节省高达50%以上的材料成本，特别适合大规模生产和

研发中的贵重材料使用。

　　对多孔基底友好：

　　原理：微滴尺寸可控且动能小，不会像高压喷雾那样猛烈冲击并堵塞基底（如氧化铝陶瓷）的微观孔隙。

　　优势：有助于保持基底原有的多孔结构，这对于气体扩散和后续的功能层附着非常有利。

　　精确的涂层厚度控制：

　　原理：通过精确控制浆料输送速率、喷头移动速度和喷涂次数，可以轻松实现纳米到微米级别的厚度控制。

　　优势：可以精确优化催化剂层的厚度，找到灵敏度与响应速度之间的最佳平衡点。过厚的层会阻碍气体扩散，

降低响应速度。

　　适用于复杂图案和微区喷涂：

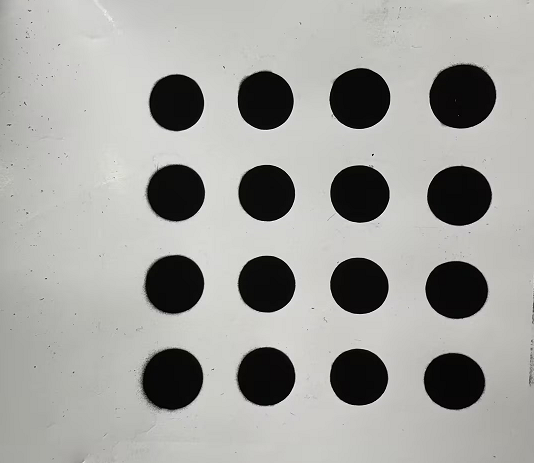

　　原理：结合精密的运动平台和光刻掩膜，可以实现对微小传感区域的选择性喷涂。

　　优势：非常适合制备微型化、阵列式传感器，或在同一基底上集成多个不同的传感单元。

　　制备铂碳催化剂电极的典型工艺流程

　　以下是使用超声波喷涂系统进行制备的标准化步骤：

　　步骤一：浆料配制

　　这是最关键的准备步骤。浆料的性质直接影响雾化效果和涂层质量。

　　活性物质：铂碳催化剂粉末（如20%Pt/C,40%Pt/C等）。

　　溶剂：去离子水、异丙醇、NMP（N-甲基吡咯烷酮）或其混合液。溶剂的选择影响干燥速度和分散性。

　　粘结剂：通常使用Nafion溶液（全氟磺酸树脂），它既是质子导体又是粘结剂，对于气体传感器至关重要。其用量

会影响催化层的三维离子传导网络。

　　分散：使用超声细胞破碎仪或高速搅拌机将混合物充分分散，形成稳定、均一、无团聚的悬浮浆料。浆料的粘度、表面

张力和固体含量需要优化到适合超声波喷涂的范围。

　　步骤二：基底准备

　　基底：清洁的氧化铝陶瓷管、平面陶瓷片或硅基MEMS结构。

　　预处理：通常已经预先印制好了贵金属（如金或铂）的电极（InterdigitatedElectrodes,IDEs）。需要确保基底表面

清洁、无油污。

　　步骤三：喷涂参数设置与优化

　　超声波频率：更高频率（如120kHz）产生更小的雾滴，适合超薄涂层。

　　浆料流速：通过注射泵或精密蠕动泵精确控制。

　　喷头移动速度和路径：编程控制以确保全覆盖和均匀性。

　　雾化气压：虽然是超声波雾化，但一个极低的辅助气压（“鞘气”）用于引导雾滴飞出并shaping喷雾形状。

　　基底温度：通常将基底放在加热板上（如60-80°C），有助于浆料在接触表面时迅速干燥，防止流延，固定

微观结构。

　　步骤四：喷涂与干燥

　　系统自动执行喷涂程序。

　　浆料微滴沉积在基底表面，溶剂迅速蒸发，留下由Pt/C催化剂颗粒和Nafion粘结剂构成的均匀多孔催化层。

　　步骤五：后处理

　　固化/热处理：在一定的温度下（如80-120°C）进行热处理，以彻底去除残留溶剂并使Nafion膜形成稳定的

质子传导网络。温度需严格控制，避免损坏其他部件。

　　关键考量因素与挑战

　　浆料配方：这是最大的挑战。浆料必须稳定不沉降，粘度适中，才能保证持续、稳定的喷涂和均匀的成膜。

　　喷嘴堵塞：虽然比高压喷涂不易堵塞，但如果浆料中有大颗粒团聚物，仍可能发生。充分的浆料分散和前过滤

（如用1μm滤头）是必须的。

　　参数优化：喷涂参数（流速、速度、频率、温度）之间存在复杂的相互作用，需要通过实验设计（DOE）来找

到最优组合，以实现理想的涂层性能和微观结构。

　　成本：超声波喷涂系统的一次性投资高于传统涂覆设备。但对于要求高精度、高重复性并使用昂贵催化剂的

应用，其长期综合成本效益非常突出。

　　总结

　　将超声波喷涂仪应用于气体传感器铂碳催化剂电极的制备，是一项将精密制造与电化学材料设计相结合的先进

技术。它通过实现超薄、均匀、可控的催化剂层，直接赋能气体传感器，使其具备：

　　更高的灵敏度

　　更快的响应/恢复速度

　　更优的批次间一致性和可靠性

　　更低的贵金属催化剂用量

　　这对于高性能、可工业化的气体传感器（如氢气传感器、一氧化碳传感器、VOCs传感器等）的开发与生产至关重要。
