在新能源与柔性电子技术高速发展的今天，超声波喷涂技术凭借其高精度、高效率、低能耗的特点，悄然

成为跨行业创新的核心技术之一。从光伏电池的导电薄膜到柔性屏幕的封装工艺，这项技术正在重新定义现代

制造的边界。本文将从技术原理、应用场景及行业影响三个维度，解析超声波喷涂如何为光伏与柔性电子领域

注入新活力。

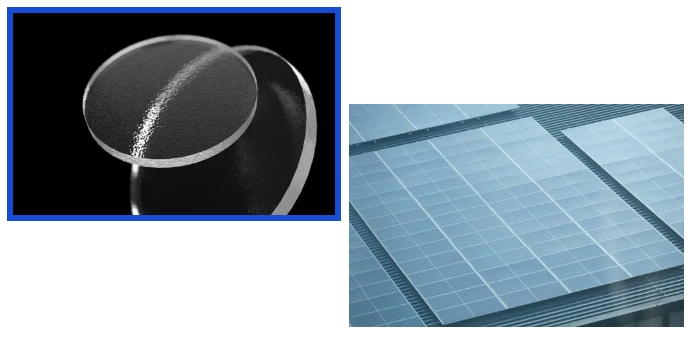

　　光伏领域

　　突破大面积制备瓶颈

　　钙钛矿太阳能电池因高效率（实验室效率超25%）、低成本被视为光伏行业的“未来之星”，但其

大面积制备技术长期受限。传统旋涂法仅适用于实验室小尺寸器件，而超声波喷涂通过高频振动将液态

前驱体雾化为微米级液滴，均匀覆盖基底，成功实现平方厘米级器件的量产，效率达15%以上。

　　透明导电膜的“光学密码”

　　超声波喷涂可精准沉积透明导电氧化物（TCO）薄膜，如氧化铟锡（ITO），在保证高透光率（>85%）

的同时降低电阻率，显著提升光伏电池的光电转换效率。例如，在薄膜太阳能电池中，喷涂的TCO层可减少

光反射损失，提升能量捕获能力。

　　环保与成本的双赢

　　相比传统喷涂技术，超声波喷涂的原料利用率高达85%以上，且无需高温或真空环境，大幅降低能耗与

污染。以钙钛矿电池为例，其喷涂工艺减少有机溶剂使用，兼顾绿色制造与经济性。

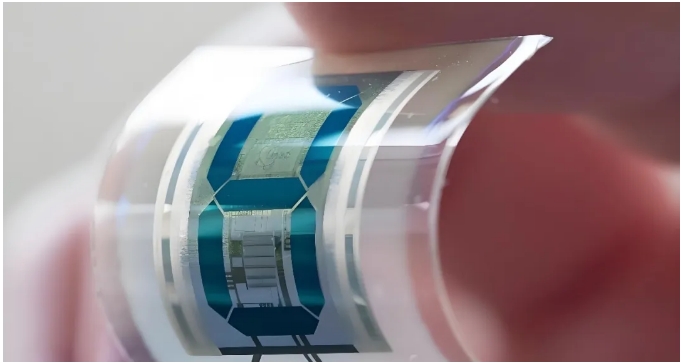

　　柔性电子

　　柔性基材的完美适配

　　柔性电子器件要求涂层具备高延展性与附着力。超声波喷涂通过非接触式雾化，在柔性衬底（如PET、PI）

上形成均匀纳米级薄膜，避免机械应力损伤。例如，柔性钙钛矿电池通过该技术实现16%的转换效率，为可穿

戴设备供电提供新可能。

　　高精度多层涂覆

　　在柔性显示面板制造中，超声波喷涂可逐层沉积绝缘层、导电层等功能膜，简化传统光刻工艺。通过优化

层叠结构，减少生产步骤，降低不良率，推动柔性OLED屏幕在折叠手机、卷曲电视中的应用。

　　透明导电涂层的创新应用

　　通过喷涂银纳米线或碳纳米管网络，超声波技术为柔性触控屏提供高导电、高透光的解决方案。例如，

某公司的的柔性封装专利结合超声波喷涂，增强屏幕抗弯折性，助力超薄设备设计。

　　超声波喷涂技术的跨界应用，不仅是制造工艺的升级，更是材料科学与工程思维的突破。从光伏发电到

柔性穿戴，从建筑玻璃到氢能电池，这项技术正以“润物细无声”的方式，重塑多个行业的底层逻辑。在碳

中和与智能终端的双重驱动下，超声波喷涂的未来，或许将超乎我们的想象。
